Metodi di Illuminazione in Microscopia

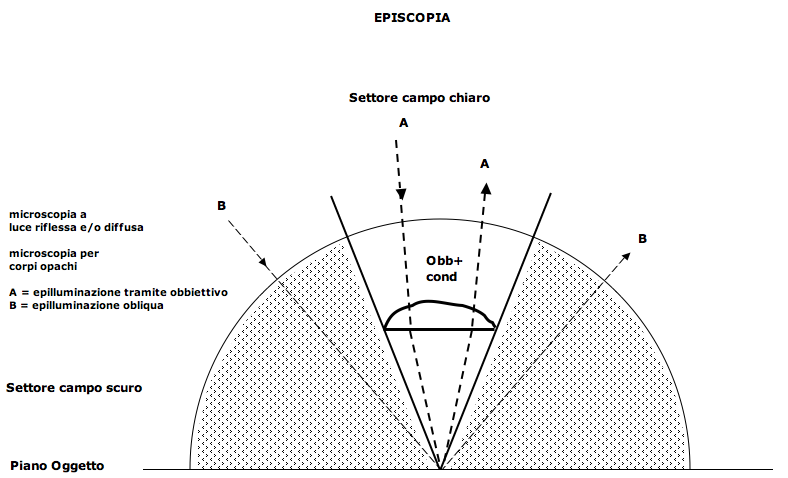

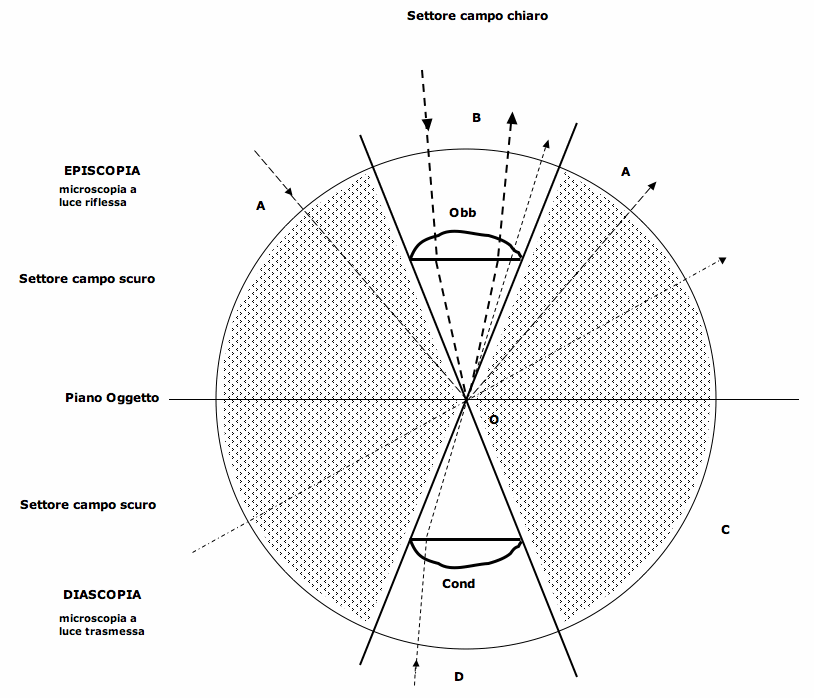

Noi lavoriamo solo in Episcopia

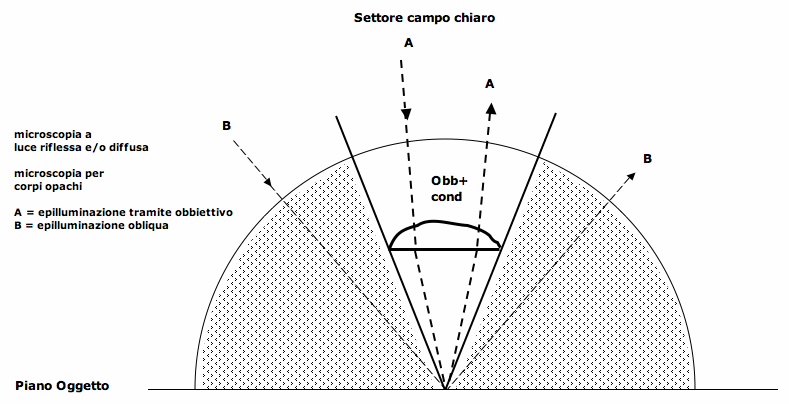

Noi lavoriamo solo in Campo Chiaro




Ci sono 2 soluzioni per lavorare in Episcopia in Campo Chiaro:
(1) Illuminazione Centrale
(2) Illuminazione Laterale


(1)
Illuminazione
Centrale
(attraverso
l'obbiettivo)
con
prisma laterale

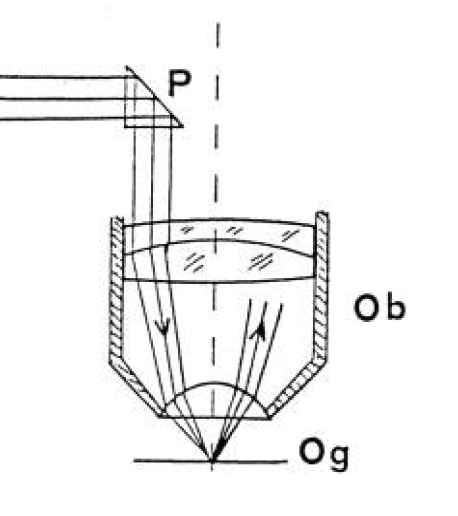

Illuminazione episcopica in campo chiaro con prisma laterale
con
prisma centrale

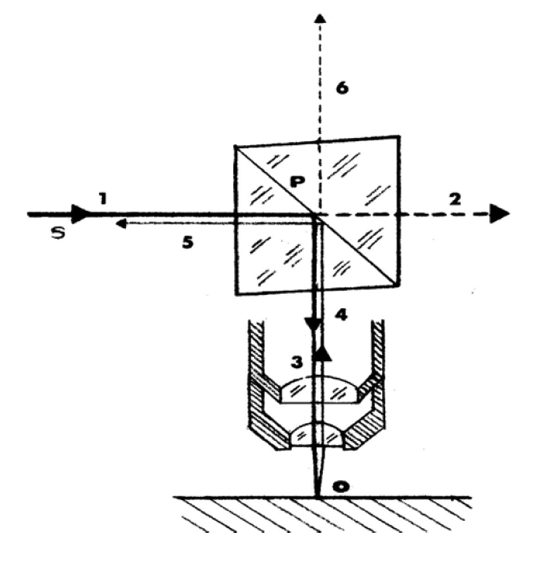

Illuminazione episcopica in campo chiaro con prisma centrale
con
beamsplitter

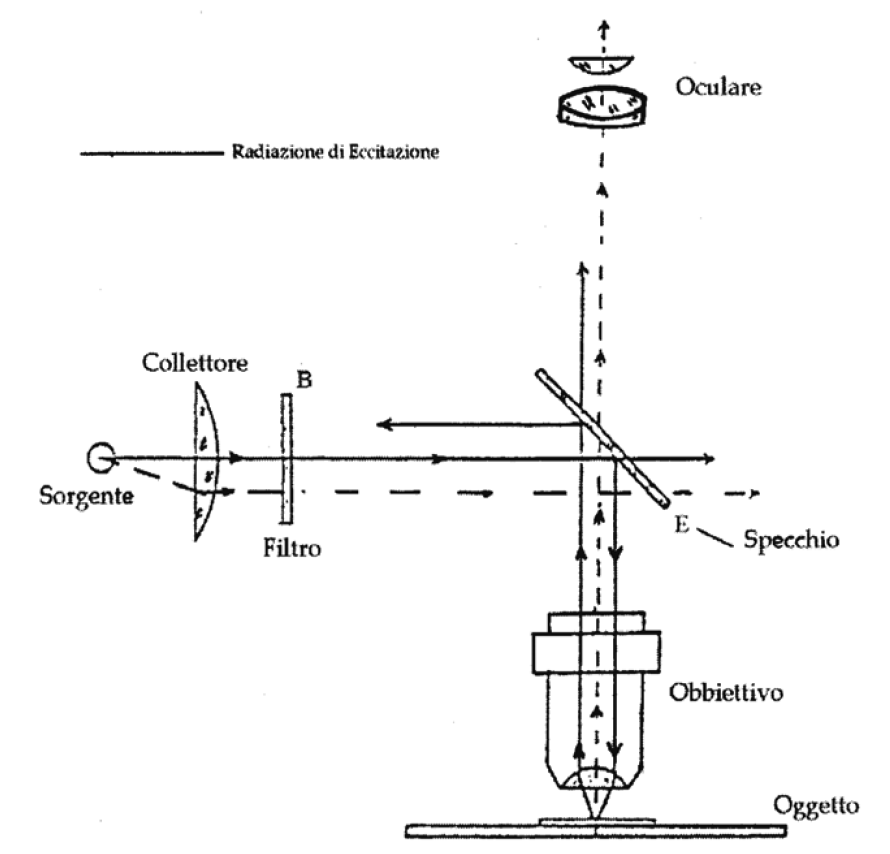

Illuminazione episcopica in campo chiaro con beamsplitter

(2)
Illuminazione
Laterale
illuminazione unilaterale

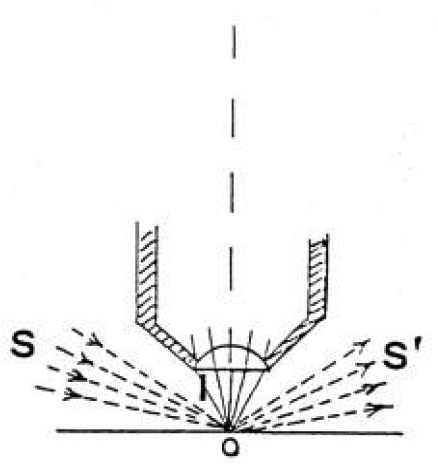

Illuminazione unilaterale in campo scuro
illuminazione omnilaterale

Illuminazione omnilaterale in campo scuro


noi di solito dobbiamo lavorare su superfici OPACHE che possono essere Riflettenti
e/o Diffondenti.


BRIGHT FIELD

Per aumentare il contrasto si può lavorare sul microscopio:

1) Microscopia in campo chiaro (Bright Field)
2) Microscopia in campo scuro (Dark Field)
3) Microscopia in contrasto di fase (Phase Contrast)
4) Microscopia a contrasto interferenziale o Nomarski (DIC = Differential Interference Contrast)
